| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | GUANGLIJIN |
| प्रमाणन | CE Certificate |

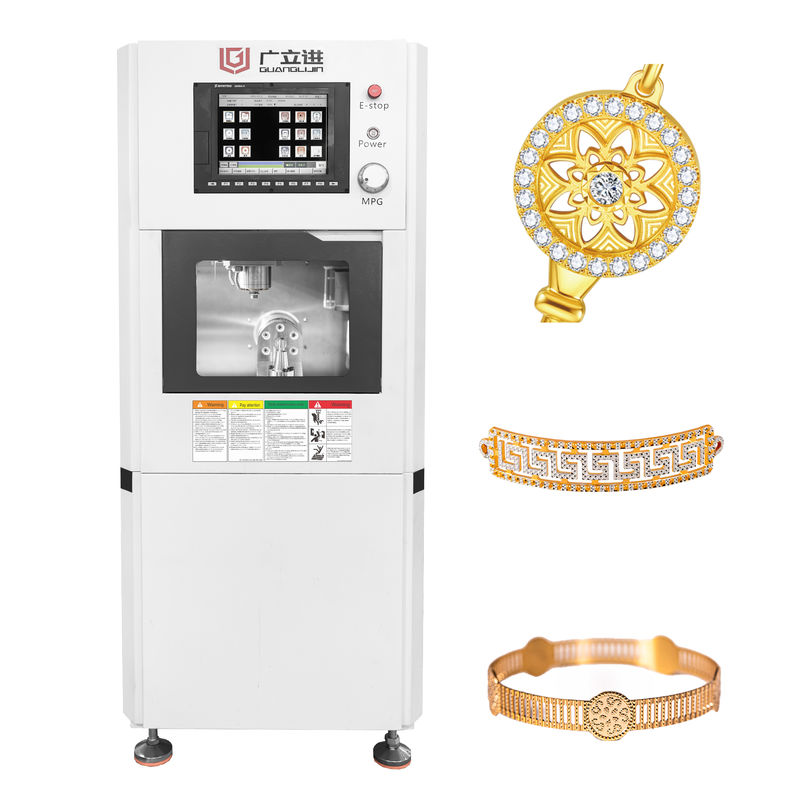

| मॉडल संख्या | G5-220 माइक्रो पांच-अक्ष उत्कीर्णन और मिलिंग मशीन |
यह उच्च प्रदर्शन वाली आभूषण निर्माण मशीन छोटे, जटिल भागों की सटीक मशीनिंग के लिए डिज़ाइन की गई है, जो असाधारण सटीकता, स्थिरता और दक्षता प्रदान करती है।
उद्योग-विशिष्ट डिजाइन
बहुमूल्य धातुओं के प्रसंस्करण के लिए अनुकूलित 99.95% से अधिक सामग्री उपयोग दर के साथ
सोने, प्लेटिनम और अन्य कीमती धातुओं के सटीक मशीनिंग के लिए आदर्श
उत्कृष्ट यांत्रिक प्रदर्शन
मोनोलिथिक कास्ट आयरन निर्माण कंपन को कम करने और दीर्घकालिक सटीकता सुनिश्चित करता है
जापानी परिशुद्धता reducers के साथ सुसज्जित 4/5th अक्ष (± 0.003 मिमी स्थिति सटीकता)
जर्मन रेक्स्रोथ गेंद शिकंजा और बेहतर गति नियंत्रण के लिए रैखिक गाइड
बुद्धिमान मशीनिंग प्रणाली
लेनेक बुद्धिमान नियंत्रण प्रणाली
10.4 उपयोगकर्ता के अनुकूल संचालन के लिए औद्योगिक टचस्क्रीन
पूरी तरह से संलग्न सर्वो-चालित उपकरण पत्रिका (12 स्टेशनों के साथ 5-6 सेकंड उपकरण परिवर्तन
स्पिंडल गति: 60,000 आरपीएम (पानी से ठंडा)
स्थिति की सटीकता: ±0.005 मिमी
कार्य यात्रा: X-220mm / Y-105mm / Z-115mm
मशीन के आयाम: 620×740×1520 मिमी (W×D×H)
आभूषण निर्माण (घड़ियाँ, लटकन, कंगन आदि)
कीमती धातुओं में परिशुद्धता घटक
आभूषण कार्यशालाओं, विनिर्माण केंद्रों और उच्च अंत अनुकूलन दुकानों के लिए उपयुक्त
नोट: 220V/50Hz बिजली की आपूर्ति पर काम करता है। मशीन का वजनः 500kg। सुरक्षा दरवाजे और स्वचालित स्नेहन प्रणाली शामिल है।
विशिष्ट प्रसंस्करण आवश्यकताओं के लिए वैकल्पिक विन्यास उपलब्ध हैं।
| नहीं. | पद | विवरण | |
| 1 | बी अक्ष के घटानेवाला | अल्फा, जर्मनी | नामित टोक़ 44.6n.m, अधिकतम क्षणिक टोक़ 156n.m, नामित गति 43 आरपीएम, अधिकतम गति 85 आरपीएम |
| 2 | सी अक्ष का घटक | जापान | नामित टोक़ 6.4n.m, अधिकतम क्षणिक टोक़ 22.3n.m, नाममात्र गति 300 आरपीएम, अधिकतम गति 600 आरपीएम |
| 3 | ट्रांसमिशन के घटक | रेक्स्रोथ, जर्मनी | दोहरावः +/- 0.005 मिमी |
| 4 | ऑपरेशन | SYNTEC प्रणाली | 10.4' टच स्क्रीन |
| 5 | सर्वो मोटर | 400 वाट/ 200 वाट | |
| 6 | स्पिंडल | विद्युत | 2.5kw, अधिकतम गति 60000 आरपीएम प्रवाह अलार्म के साथ पानी ठंडा |
| 7 | औजार पत्रिका | सर्वो-ड्राइव | 12 औजार तक |
| 8 | औजार धारक | आईएसओ 10 | |
| 9 | कोलेट चक | ईआर-11 | |
| 10 | स्नेहन | समयबद्ध स्वचालित तेल | |
| 11 | काम करने की समतलता | +/- 0.005 मिमी | |
| 12 | एक्स अक्ष स्ट्रोक | 220 मिमी | |
| 13 | वाई अक्ष स्ट्रोक | 105 मिमी | |
| 14 | Z अक्ष स्ट्रोक | 115 मिमी | |
| 15 | शरीर का वजन | 0.5 टन | |
| 16 | प्रवेश द्वार | एकल स्विंगिंग दरवाजा | |
| 17 | लेआउट (मिमी) | मुख्य शरीर | 620 चौड़ाई*740 गहराई*1520 ऊंचाई |
| 18 | बिजली की आवश्यकता | 220v/50hz | |
तकनीकी सहायता
स्थापना
प्रशिक्षण
रखरखाव
समस्या निवारण
सॉफ्टवेयर उन्नयन
समुद्र या हवा द्वारा धुलाई लकड़ी के मामले
प्रश्न: क्या आप डीलर या निर्माता हैं?
उत्तर: हम, गुआंगलिजिन, सीएडी/सीएएम सीएनसी मशीन के निर्माता हैं जिनके पास 20 वर्ष से अधिक का अनुभव है।
प्रश्न: आप कहाँ से हैं?
उत्तर: हम चीन के शेन्ज़ेन से हैं, जो दुनिया के सबसे रचनात्मक शहरों में से एक है।
प्रश्न: क्या आप विदेशी सहायता या सेवा प्रदान करते हैं?
एकः हाँ, हमारे पास एक तकनीकी टीम है जो वैश्विक सेवा और समर्थन करने के लिए विदेश यात्रा कर सकती है।
प्रश्न: क्या यह मशीन किसी प्रमाण पत्र के साथ आती है?
उत्तर: हमारी मशीनें सीई प्रमाणित हैं।
